【產品名稱：法蘭式襯氟蝶閥】

【產品型號：D341F46-16C】
    上海國特閥門D341F46法蘭式襯氟蝶閥又稱氟塑料襯里耐腐閥門，是將聚四氟乙烯樹脂（或型材經加工）采用模壓（或鑲嵌）方法置于鋼質或鐵質的閥門承壓件的內壁（同樣的方法適用于各類壓力容器及管路附件的內襯）或閥門內件的外表面，利用其在抗強腐蝕介質方面的獨特性能制做成各類閥門和壓力容器。

【產品介紹】：
    上海國特閥門D341F46法蘭式襯氟蝶閥適用在0℃～120℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。

【工作原理】：
    D341F46法蘭式襯氟蝶閥閥體、閥座與閥板內襯聚四氟乙烯一體化，閥門工作時，只有閥體內襯與蝶板與介質接觸，閥門可承受襯里材料介紹的介質腐蝕，采用四極密封結構并在密封面處配以耐溫抗老化的的彈性四氟襯墊，完全達到介質的零泄漏。

【產品特點】：

1、可作快速切斷或調節流量之用。
2、適用于要求可靠密封和 良好調節特性的場合。
3、產品結構緊湊、外形美觀，工藝合理、性能可靠。
4、該閥門操作輕便，嚴密的密封性能，超長的使用壽命。
5、閥體采用分體式，閥軸兩端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制。
6、保證閥軸不與腔內流體介質接觸，更換閥軸時非常方便，閥門不需要拆離管道即可完成。
7、蝶閥采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板，配以閥座基部的硅橡膠襯墊調節閥門的密封性能。

【設計規范遵循】：

【主要零部件材料表】：

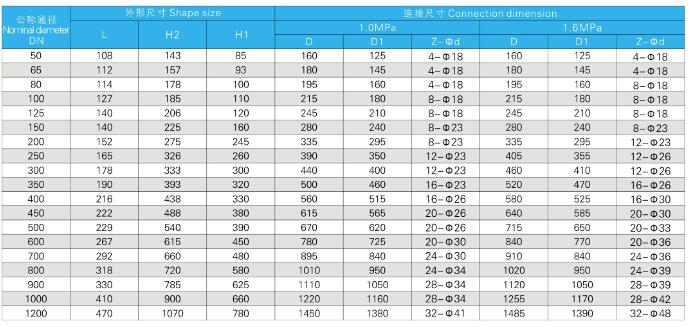

【主要連接尺寸及重量】：
