【產品名稱：氣動固定式球閥】

【產品型號：Q647F-16C】

    上海國特閥門Q647F氣動固定式球閥氣動執行器采用新型AT/GT系列氣動執行器，其結構獲得國家實用新型專利，有雙作用和單作用式（彈簧復位），采用齒輪齒條式結構傳動，性能更安全可靠；大口徑閥門采用AW系列氣動執行器，撥叉式結構傳動，結構合理，輸出扭矩大。

【產品介紹】：
    上海國特閥門Q647F氣動固定式球閥具有自動補償功能、雙向密封閥座之間無間隙回轉時具有很大的剪切力及自潔功能。尤其適用于帝制纖維和有微小固體顆粒的懸濁液及粘性介質的通斷。結構的先進性使固定球閥的密封性能穩定操作省力，使用壽命長，極適用于長輸管線和一般管線。

【工作原理】：
    Q647F氣動固定式球閥的球體采用上、下兩根閥桿固定。工作時流體壓力不會使球體向閥座移動，閥座不會承受過大壓力而變形。密封采用聚四氟乙烯鑲?cè)脘摴虄?nèi)，鋼圈后部設有彈簧，保證閥座緊貼球體。當閥門中腔壓力異常升高超過彈簧頂緊力，閥座后退脫離球體，達到自動泄壓效果，壓后閥座自動復位。

【產品特點】：
1、采用全通徑設計，流通阻力小。 　　
2、增加了預緊力彈簧，使得球閥具有自動泄壓功能。 　　
3、可選氣動、電動、液動、及氣動調節型、電動調節型。
4、采用雙向金屬可動密封結構，具有自動補償及自潔功能，密封性能優越。
5、另有高平臺結構，ISO5211連接標準，能使安裝電/氣動執行器更為專業化。
6、采用固定球設計，操作扭矩小，此外密封潤滑脂的長期密封，使得操作更加靈活。 　　
7、每個球閥都有兩個可動密封座，兩個方向都能密封，因而安裝時不須考慮介質的流向。 　　
8、中腔壓力異常升高時，中腔介質能依靠本身的推力推動閥座而自動泄壓，從而確保閥門安全。 　
9、耐火結構雙重保護，當萬一發生火災而使密封圈燒損時，球閥的各個密封部位均能形成金屬對金屬的硬密封結構。 　　
10、具有防火防靜電結構，在閥桿與閥體及閥桿與球體之間設置導電彈簧，避免靜電打火點燃易燃介質。確保系統安全。

【可選擇附件】：

☆切斷型附件：?jiǎn)坞娍仉姶砰y、雙電控電磁閥、限位開關回訊器。

☆調節型附件：電氣定位器、氣動定位器、電氣轉換器。

☆氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。

☆手動機構：HVSD手操機構

【產品其他參數】：

主要技術參數

☆閥體☆

☆閥內件☆

☆執行機構☆

※注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。

主要零件材料

主要性能指標

主要性能規范

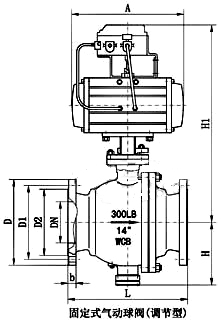

主要外形及連接尺寸

※注：以上參數均以國標PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
