俄標法蘭尺寸資料

GOST 12821 PN1.0 WN高頸法蘭標準

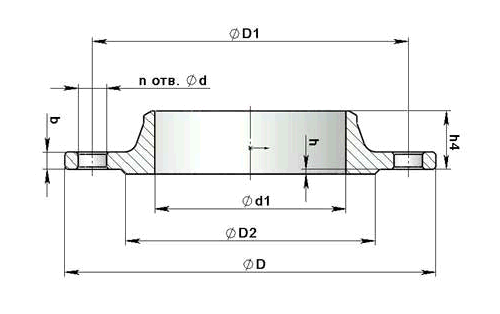

GOST 12821 PN1.0 WN高頸法蘭屬于俄標法蘭標準體系。是俄標法蘭(又稱GOST法蘭)的其中一種表現形式，是設備或管道上常用的法蘭。以下是GOST 12821 PN1.0 WN高頸法蘭中，相關壓力下，各部位的全部尺寸及圖示，以方便廣大法蘭從業者查詢和參考。

壓力	尺寸	外徑	中心距	孔徑	大頭徑	小頭徑	內徑	盤厚	總高	孔數	單重
PN	Dy, mm	pa3MepbI MM								K-BO OTB.	Macca, Kr
PN	Dy, mm	D	D1	d	Dm, mm	Dn, mm	d1 MM	b	h4	n, WT.	Macca, Kr
	PN = 1,0 Mna (10 krc/cm2)
PN=1.0	15	95	65	14	30	19	12	10	33	4	0,58
	20	105	75		28	26	18	12	36		0,87
	25	115	85		45	33	25	12	38		1,05
	32	135	100		55	39	31		40		1,54
	40	145	110		62	46	38	13	42		1,83
	50	160	125		76	58	49	13	42		2,26
	65	180	145	18	94	77	66	15	45		3,17
	80	195	160		105	90	78	15	47		3,67
	100	215	180		128	110	96	17	48	8	4,7
	125	245	210		156	135	121	19	57		6,71
	150	280	240	22	180	161	146		57		8,17
	200	335	295		240	222	202		58		11,35
	250	390	350		290	278	254	21	60	12	14,64
	300	440	400		345	330	303	22		12	18,66
	350	500	460		400	382	351			16	24
	400	565	515	26	445	432	398			16	30
	500	670	620	26	550	535	501	24	65	20	39,2
	600	780	725	30	650	636	602	24	65	20	48,8
	800	1010	950	33	850	826	792	27	75	24	87,24
	1000	1220	1160	33	1050	1028	992	29	80	28	119,19
	1200	1455	1380	39	1256	1228	1192	33	90	32	179,91
